泵房尺寸的確定

在整個泵房設計過程中，首先應根據設計流量確定進水管、母管、分支管、出水管管徑大小，然后排列管件。這是確定泵房尺寸的一個因素；其次就是水泵機組的布置。如果廠區面積較大，可將泵房設計得寬敞一些，如果是泵房改造則盡量將泵房設計的緊湊些，但必須滿足規范中的最小凈距的要求。一般情況下，根據《室外給水設計規范》GBJ13~86（1997年版）第4.0.9條相鄰兩個機組及機組至墻壁間的凈距規定：

1）電動機容量≤55KW時，L≥0.8m；

2）電動機容量＞55KW時，L≥1.2m；

3）當考慮就地檢修時，至少在每個機組一側設水泵機組寬度加0.5m的通道，并應保證泵軸和電動機轉子在檢修時能拆卸；

4）泵房的主要通道寬度不小于1.2m。  在實際工程的反饋信息中可知，如果條件允許，各距離應在規范規定的基礎上再增加30~50cm，一般可選用水泵機組基礎間距為1.5~1.8m。而水泵機組距墻的間距應根據進出水管路的安排來綜合考慮。進出水管路離墻最近的法蘭盤與墻之間的最小距離為20~30cm,管道公稱直徑≤DN300則采用20cm的間距，管道公稱直徑＞DN300則采用30cm的間距，再大一些管徑則依次增加。通道通常留在出水管一側，這是因?yàn)槲軕?yīng)盡量短，以此來減少吸水管路中的水頭損失，而出水管的母管可以盡量靠墻，這樣通道就位于水泵與出水母管之間的空位上。通道寬度應大于1.2m，這樣泵房的寬度就確定了。水泵基礎間距確定之后，最靠墻的水泵與走道板的投影間距須大于50cm，以便在使用電動葫蘆吊物時，有一定的空間余量。走道板寬度應不小于1.2m；進大門的走道板寬度應為2.4m左右，這樣有利于在機組起吊前，有足夠的空間放置水泵或電機等，而且也能保證有一定的操作空間。由此水泵房的長度即可確定。作為一個完整的水泵房應該還有值班室及控制室，這由建筑及電氣專業根據具體情況確定。

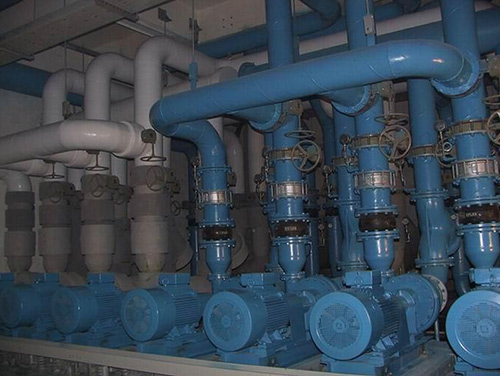

泵房管路的設計

根據縣城近期最大日最大時用水量來確定管徑，以流速作為控制管徑大小的依據。布置泵房?jī)?nèi)管路時應注意以下幾點：

1）由于泵房設計后，通常甲方實際購置的水泵與設計時的水泵型號、尺寸可能存在差異，所以可以通過以下兩種途徑來調節尺寸：

a.在吸水管及出水管上均應設置橡膠接頭，使豎向尺寸有一個可調節范圍；

b.使用可伸縮型電動（手動）蝶閥使橫向尺寸有一個調節余量。 另外伸縮節及橡膠接頭還可以避免由于各部件的自重、受溫度變化或水錘作用所產生的應力。布置橡膠接頭時應盡量靠近水泵，因?yàn)樗脝?dòng)時，水泵附近的震動最大。          2）為了使水泵能及時排走吸水管路的空氣，吸水管路設計時應注意：

a.吸水管路應“抬頭走”，且應有不小于0.005的坡度。

b.母管三通不應采用水泵與走道板的投影間距須大于50cm，以便在使用電動葫蘆吊物時，有一定的空間余量。走道板寬度應不小于1.2m；進大門的走道板寬度應為2.4m左右，這樣有利于在機組起吊前，有足夠的空間放置水泵或電機等，而且也能保證有一定的操作空間。由此水泵房的長度即可確定。作為一個完整的水泵房應該還有值班室及控制室，這由建筑及電氣專業根據具體情況確定。

c.地下水位較高的地方，水泵的進出水管穿墻處應設柔性防水套管，而且必須一次性澆固于墻內。
